CarPC и BMW

Тема в разделе "Тюмень", создана пользователем hapkomah_72, 10 янв 2011.

Ответить в теме
Поиск в теме
Страница 1 из 2
  1. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    Установил я себе в e39 carpc (переделанный под авто ноут). вопрос с мультимедиа убит, всё прекрасно поет и показывает. Теперь захотелось реализовать взаимодействие его с машиной. Хочется считывать ошибки, немного управлять процессами в авто. Как это можно реализовать по проще? Какой шнур приобрести? какой использовать софт?

    #1 hapkomah_72, 10 янв 2011
  2. kamatozzi

    kamatozzi joy never says never

    Регистрация:
    26 май 2010
    Сообщения:
    2,745
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    А фото выложи пожалуйста и расскажи из чего и как собрал))

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #2 kamatozzi, 10 янв 2011
  3. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    вот так выглядит черновой вариант. Разобран асус 701, добавлена автомобильная зарядка, usb точпад, програмка для авто компов.
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    Теперь делимся нужной мне информацией.....

    #3 hapkomah_72, 10 янв 2011
  4. VorteX 72

    VorteX 72 Участник тусовки

    Регистрация:
    20 июл 2010
    Сообщения:
    206
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    фото мелкие, не зумятся :(

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #4 VorteX 72, 10 янв 2011
  5. kamatozzi

    kamatozzi joy never says never

    Регистрация:
    26 май 2010
    Сообщения:
    2,745
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    Я думаю так: покупаешь обд-2 адаптер, на комп ставишь проги(инпа, дис и т.д) Втыкаешь один конец в колодку диагностическую, а другой в ноут. И вуаля :) Или можно разобрать разъём обд-2 на кабеле и впаять в диагностический разъем, это что бы нигде ничего не торчало))

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #5 kamatozzi, 10 янв 2011
  6. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    OBD какой именно нужно? я как то на диагностику заезжал, с obd не могли ничего считать, только с круглого разьёма под капотом получилось. От чего такое могло быть?

    #6 hapkomah_72, 10 янв 2011
  7. denisonn

    denisonn Участник тусовки

    Регистрация:
    23 окт 2009
    Сообщения:
    85
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Зависит от диаг. оборудования ,если есть круглая под капотом-вся кузовщина и не только идет через нее,а OBD в кабине -только мотор и АКПП.

    #7 denisonn, 10 янв 2011
  8. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    И как тогда мне организовать диагностику с этого круглого разьёма так же просто как с OBD?

    #8 hapkomah_72, 10 янв 2011
  9. kamatozzi

    kamatozzi joy never says never

    Регистрация:
    26 май 2010
    Сообщения:
    2,745
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    Машина до 2000 года выпуска? Тогда там обд2 нет, только через круглый под капотом получается.. У меня в е46 колодка обд2 находится над левой ногой водителя.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #9 kamatozzi, 10 янв 2011
  10. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    у меня 98 год. OBD разьём по факту то есть, тоже слева, только вот не работает он получается...

    #10 hapkomah_72, 10 янв 2011
  11. kamatozzi

    kamatozzi joy never says never

    Регистрация:
    26 май 2010
    Сообщения:
    2,745
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    Ну я не знаю тогда, на сколько я знаю, на европейские машины обд колодку стали ставить с 2000 года, до 2000ого их ставили на американки только..

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #11 kamatozzi, 10 янв 2011
  12. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    эксклюзивный автомобиль видимо:D теперь вопрос то в том как через круглый мне подцепиться?

    #12 hapkomah_72, 10 янв 2011
  13. kamatozzi

    kamatozzi joy never says never

    Регистрация:
    26 май 2010
    Сообщения:
    2,745
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    Вот что нашёл
    Я б не рискнул из под капота тянуть кабель в салон.. Разъем будет открытый, вода попадет и каюк будет..

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #13 kamatozzi, 10 янв 2011
  14. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    С водой то можно будет что нибудь решить... А вот есть ли кабель такой, чтобы из этого круглого разьёма сразу в USB(как в случае с OBD)?

    #14 hapkomah_72, 10 янв 2011
  15. kamatozzi

    kamatozzi joy never says never

    Регистрация:
    26 май 2010
    Сообщения:
    2,745
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    ну у меня есть обд кабель. К нему идет переходник на круглую колодку, к ноуту подключаю через юсб-ком переходник. Из-за этого юсб-ком переходника могут быть проблемы.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #15 kamatozzi, 10 янв 2011
  16. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    во сколько денег тебе этот комплект обошелся? И где заказывал? по нету смотрел, дак OBD кабели есть и по 900р это реально?

    #16 hapkomah_72, 10 янв 2011
  17. babls

    babls Старики-разбойники

    Регистрация:
    13 май 2009
    Сообщения:
    25,037
    Пол:
    Мужской
    Регион:
    Вьетнам
    НА обычный ОБД 2-юсб надевается кабелек 20 пиновый и вуаля у тебя 20 пин.
    ЗЫ. Любой ккл адаптер за 5 баксов пачка у китаез подойдет. Можно и самому спаять если дружишь с паяльником.

    #17 babls, 10 янв 2011
  18. kamatozzi

    kamatozzi joy never says never

    Регистрация:
    26 май 2010
    Сообщения:
    2,745
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    Покупал на е46 клубе за 2500. + в комплекте шёл двд диск со всякими софтами. Считаю это я очень удачно купил :) А на счет кабелей за 900р. хз :)

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #18 kamatozzi, 10 янв 2011
  19. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    Как я понимаю в OBD используется всего проводов пять, таким образом если знать распиновку, можно их припаять в этот 20ти пиновый разьем?

    #19 hapkomah_72, 10 янв 2011
  20. kamatozzi

    kamatozzi joy never says never

    Регистрация:
    26 май 2010
    Сообщения:
    2,745
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    В принципе можно, но через переходник думаю будет лучше :)

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #20 kamatozzi, 10 янв 2011
  21. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    [​IMG]

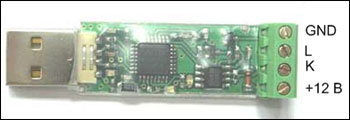

    BM9213-USB
    Вот на такой адаптер наткнулся. Может кто знает где такой можно купить?

    #21 hapkomah_72, 10 янв 2011
  22. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    можешь подсказать как можно купить у этих китаез?

    #22 hapkomah_72, 10 янв 2011
  23. babls

    babls Старики-разбойники

    Регистрация:
    13 май 2009
    Сообщения:
    25,037
    Пол:
    Мужской
    Регион:
    Вьетнам
    #23 babls, 10 янв 2011
  24. yakoleg

    yakoleg Участник тусовки

    Регистрация:
    16 авг 2010
    Сообщения:
    39
    Пол:
    Мужской
    Регион:
    Псковская обл.
    "Установил я себе в e39 carpc"
    hapkomah_72
    скажи пожалуйста сколько ЭТО стоило!? и если нетрудно как и из чего сделал?

    #24 yakoleg, 11 янв 2011
  25. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    Спасибо) Начну сейчас пока с железом разбираться, как закончу, будут вопросы по прогам.....

    #25 hapkomah_72, 11 янв 2011
  26. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    купил я себе универсальный адаптер, тот что выше BM9213, занялся подключением. Взял распиновку вот такую(другой не нашел)[​IMG]
    1 Сигнал оборотов двигателя
    2 Линия диагностики OBD-II
    7 Ножка для сброса сервисных интервалов (Oil service и Inspection)
    11 Внешнее включение стартера
    12 Сигнал работы генератора (реле зарядки аккумулятора). Линия 61
    14 Питание АКБ +12В. Линия 30
    15 L-линия диагностики. Для некоторых электронных систем - K-линия
    16 Зажигание +12В. Линия 15
    17 K-линия диагностики
    18 Линия программирования блока управления
    19 Масса. Линия 31
    20 K-линия диагностики

    Всё до ужаса просто, только вот у меня в данной колодке оттсутствует контакт №15 L-линия. в итоге подключил я только контакты 14, 19 и 20. Получится ли у меня что либо только с линией К?

    Кстати в якобы несуществующем в моей машине OBD разьёме присутствуют всего три провода, это те же самые "+" "-" и К-линия.
    Что мне всё с этим сделать?
    И можете поделиться какой нибудь прогой по проще...

    #26 hapkomah_72, 12 янв 2011
  27. babls

    babls Старики-разбойники

    Регистрация:
    13 май 2009
    Сообщения:
    25,037
    Пол:
    Мужской
    Регион:
    Вьетнам
    #27 babls, 12 янв 2011
  28. babls

    babls Старики-разбойники

    Регистрация:
    13 май 2009
    Сообщения:
    25,037
    Пол:
    Мужской
    Регион:
    Вьетнам
    Простое и диагноза и проженье БМВ слова не совместимые к сожалению.

    #28 babls, 12 янв 2011
  29. babls

    babls Старики-разбойники

    Регистрация:
    13 май 2009
    Сообщения:
    25,037
    Пол:
    Мужской
    Регион:
    Вьетнам
    hapkomah_72,
    а почем взял вот эту схемку??? BM9213

    #29 babls, 12 янв 2011
  30. hapkomah_72

    hapkomah_72 Участник тусовки

    Регистрация:
    13 май 2010
    Сообщения:
    61
    Пол:
    Мужской
    Регион:
    Тюменская обл.
    Водит:
    950р.

    С программами я так разобраться и не могу, из всех удалось нормально запустить только CarSoft и то она не может ничего считать( на адаптере лампочка моргает что связь какая то идет, но прога пишет типа нет связи с блоком). теперь в замешательстве, толи подцепил чего не так толи прога не идет. Пожертвуйте кто нибудь реально работающей программой...

    #30 hapkomah_72, 12 янв 2011
