Е60/E61 Формат видеовхода экранов CIC и CCC

Тема в разделе "BMW 5-й серии", создана пользователем wwwolf, 6 фев 2014.

Ответить в теме
Поиск в теме
  1. wwwolf

    wwwolf Завсегдатай

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Добрый день, подскажите пожалуйста какой:
    1) интерфейс на внешнем разъеме монитора;
    2) внутренний интерфейс.
    В общем задача найти более-менее стандлартный сигнал вроде RGB или Composite.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #1 wwwolf, 6 фев 2014
  2. Sticker

    Sticker Завсегдатай

    Регистрация:
    15 май 2012
    Сообщения:
    471
    Пол:
    Мужской
    Регион:
    Москва
    #2 Sticker, 7 фев 2014
  3. wwwolf

    wwwolf Завсегдатай

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #3 wwwolf, 7 фев 2014
  4. Sticker

    Sticker Завсегдатай

    Регистрация:
    15 май 2012
    Сообщения:
    471
    Пол:
    Мужской
    Регион:
    Москва
    Монитор от CIC - 1246X480
    Монитор от CCC - 640X240
    Монитор от Mask - 400X240

    Заглянул в монитор от Mask, там
    DS90CR216MTD - 3.3V Rising Edge Data Strobe LVDS 21-Bit Channel Link - 66 MHz
    т.е. LVDS одноканальный 21-bit
    RX0+/-, RX1+/-, RX2+/- и RXC+/-
    6-bit на цвет

    думаю в CCC аналогично.


    В HDMI должна быть зашита EDID под данный монитор. Вроде как это важно. А китайцы с ebay предлагают только прошивки под стандартные мониторные панели.

    Может еще, что-то есть существенное.

    #4 Sticker, 8 фев 2014
  5. etc

    etc Живу я здесь

    Регистрация:
    25 апр 2009
    Сообщения:
    11,404
    Пол:
    Мужской
    Регион:
    Австрия
    Уточню, в CIC 1280x480 (NBT также)

    #5 etc, 8 фев 2014
  6. Sticker

    Sticker Завсегдатай

    Регистрация:
    15 май 2012
    Сообщения:
    471
    Пол:
    Мужской
    Регион:
    Москва
    Про CIC не знаю, возможно это так. google почему-то выдает результаты с 1246X480.

    По теме.
    На Mask и на CCC два разъема.
    Первый - 10-контактный: RX0+/-, RX1+/-, RX2+/- и RXC+/- и 2 свободных вывода
    Второй -12-контактный: Питание (+12 в), общий, K-CAN High, K-CAN Low

    т.е. все достаточно стандартно для LVDS. Подключить думаю можно без проблем.
    Но нужно как-то реализовать коммутацию сигналов между CarPC и CCC. Не будешь же каждый раз перетыкать разъемы. Думаю, имеет смысл брать сразу видео интерфейс для CCC или CIC, в котором все уже реализовано.

    PS
    Для каких целей в мониторе K-CAN?

    #6 Sticker, 8 фев 2014
  7. etc

    etc Живу я здесь

    Регистрация:
    25 апр 2009
    Сообщения:
    11,404
    Пол:
    Мужской
    Регион:
    Австрия
    Ну 1246 просто ни туда, ни сюда, на 32 даже не делится.

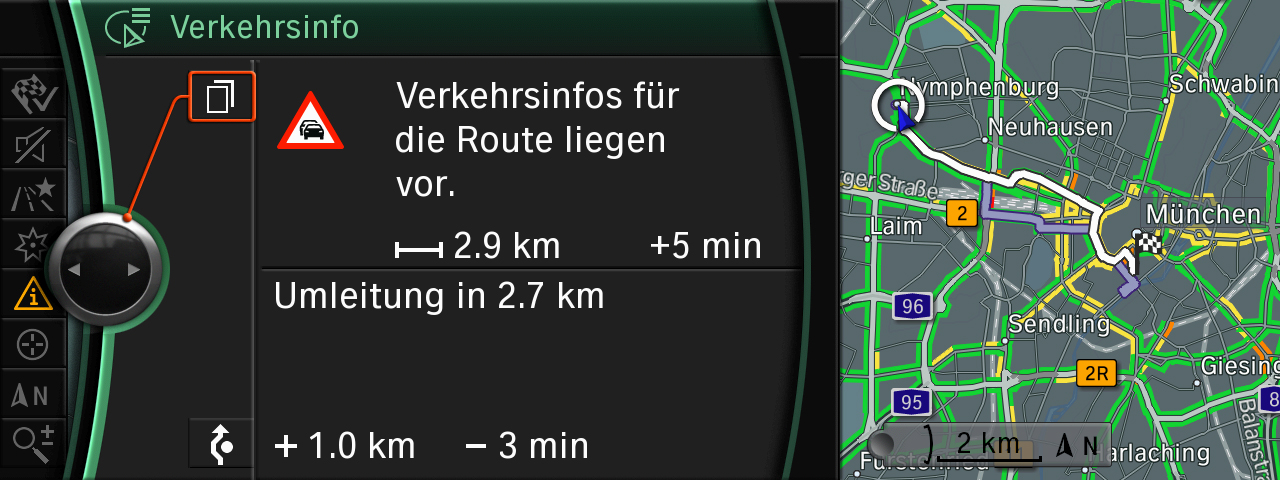

    Вот скрин с CIC: http://www.bmwblog.com/wp-content/uploads/P90072129.jpg

    #7 etc, 8 фев 2014
  8. etc

    etc Живу я здесь

    Регистрация:
    25 апр 2009
    Сообщения:
    11,404
    Пол:
    Мужской
    Регион:
    Австрия
    Просыпается вроде по сигналу с неё. Возможно ещё управление яркостью и т. д., но я тут толком не знаю ничего.

    #8 etc, 8 фев 2014
  9. Ganordi

    Ganordi Старожил

    Регистрация:
    2 июл 2010
    Сообщения:
    6,000
    Пол:
    Мужской
    Регион:
    Бразилия
    Водит:
    На пример,для регулировки уровня яркости от блока управления светом,оно происходит по шине K-CAN

    #9 Ganordi, 8 фев 2014
  10. Sticker

    Sticker Завсегдатай

    Регистрация:
    15 май 2012
    Сообщения:
    471
    Пол:
    Мужской
    Регион:
    Москва
    Согласен, спасибо.
    А почему ты думаешь, что должно быть кратно 32?

    #10 Sticker, 8 фев 2014
  11. wwwolf

    wwwolf Завсегдатай

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Их много предлагается в инет-магазинах.

    Самый недорогой - вот такой вариант, 8300 р. в России:
    Видео Интерфейс с поддержкой iDrive BMW E60 E90 E63 E70 X6

    $100 - 300:
    Car Video Interface for BMW E60/61/63/70/90/91 with PIP function (IDRV support)

    $320:
    VIDEO INTERFACE FOR BMW E60 (BMW SQUARE TYPE CONNECTOR)

    Без цены:
    Video Interface For E60, E65, F10 (for all of bmw cars)

    Без цены:
    video interface for bmw e60 2010-2011 1/3/5/7/X5/X6/M6 series

    Без цены:
    Car Video Interface for BMW E60/61/63/70/90/91 with PIP function (IDRV support)

    И, очевидно, самый дорогой вариант, 14 тыр в России:
    BMW видеоинтерфейс для E60, E63, E70, E90, E91 PIP

    Какой выбрать? Нужен ли PIP? Есть отличия для CCC и для CIC? Планирую использовать монитор от CIC, но на штатке стоит MASK, менять не собирался, его задачей будет только отображать настройки автомобиля и парктроник.

    Еще есть такой совсем новый и интересный проект:
    Часть 1. HDMI-LVDS — это просто
    Тут тоже микросхема DS от TI, только DS90C387A - Dual Pixel LVDS Display Interface / FPD-Link, поддерживает разрешение выше до QXGA (2048x1536).
    Стоит ли связываться? Собрать плату, пропаять, запрограммировать - не проблема. Но решит ли он все задачи? Коммутатора сигналов в нем видимо нет.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #11 wwwolf, 8 фев 2014
  12. Sticker

    Sticker Завсегдатай

    Регистрация:
    15 май 2012
    Сообщения:
    471
    Пол:
    Мужской
    Регион:
    Москва
    Фраза "Планирую использовать
    монитор от CIC, но на штатке стоит MASK,
    менять не собирался," - не понятна.

    Тут этот вопрос поднимался про видеоинтерфейс, может кто-то ставил и поделится.

    Паять и программировать можно только если есть время, деньги и понимание того, что в конце можно не получить желаемого.

    Мне эта тема интересна, т.к. есть монитор от Mask. Хочу понять, есть ли простая и незатратная возможность как-либо его использовать.
    Вот есть интересная платка http://www.chalk-elec.com/?page_id=1283#!/~/product/category=3094861&id=14647633

    #12 Sticker, 9 фев 2014
  13. wwwolf

    wwwolf Завсегдатай

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Сейчас у меня MASK, в том числе монитор. Хочу купить монитор CIC для отображения штатки и изображения CarPC.

    Это все есть, а главное, энтузиазм!

    Действительно очень интересная! Можно программировать любое разрешение. Я видел эту плату, но не рассматривал, т.к. ее нет на складе и последние комментарии были год назад. Вот я и подумал, что этот проект канул в лету.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #13 wwwolf, 9 фев 2014
  14. wwwolf

    wwwolf Завсегдатай

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Продолжим тему. А именно, интересует передача видеосигнала c M-ASK на монитор CIC. У обоих вроде как LVDS, но разъемы разные.
    Вот что на схеме ССС:
    [​IMG]

    Вот что на схеме СIС:
    [​IMG]

    Я так понимаю, это интерфейсы основанные на стандарте LVDS под названиями FPD-Link и FPD-Link II, первый использует 5 витых пар, а второй - всего одну витую пару для передачи всего видеопотока.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #14 wwwolf, 2 май 2014
  15. Grishae

    Grishae Новичок

    Регистрация:
    3 апр 2014
    Сообщения:
    3
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Я последний месяц пытаюсь раскрыть эту же тему для себя. Вроде как нашел уже Datasheet дисплея. У меня ССС - там ставились либо Toshiba либо Sharp LQ088H9DZ01. В самом дисплее 31 pin LVDS. Между самими компом и дисплеем 6 пиновый "LDVS" на 2 чипах приемник-передатчик.

    #15 Grishae, 20 янв 2015
  16. Рестайл

    Рестайл Завсегдатай

    Регистрация:
    5 окт 2009
    Сообщения:
    642
    Пол:
    Мужской
    Регион:
    Смоленская обл.
    Водит:
    а если сигал камеры подключить к или вместо сигнала парктроников, то есть когда выскакивает картинка с ними?

    #16 Рестайл, 21 янв 2015
  17. exxpe

    exxpe Завсегдатай

    Регистрация:
    25 май 2011
    Сообщения:
    1,224
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Убого получается. Я поездил и вернул все как было.

    #17 exxpe, 22 янв 2015
  18. Рестайл

    Рестайл Завсегдатай

    Регистрация:
    5 окт 2009
    Сообщения:
    642
    Пол:
    Мужской
    Регион:
    Смоленская обл.
    Водит:
    что именно не устроило?

    #18 Рестайл, 22 янв 2015
  19. exxpe

    exxpe Завсегдатай

    Регистрация:
    25 май 2011
    Сообщения:
    1,224
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Изображение с камеры накладывалось поверх и исчезало только с отключением парктроников. То есть, если включить к примеру навигацию, то камера не отключится.
    Колхоз, короче.

    #19 exxpe, 22 янв 2015
  20. Maxi-bum

    Maxi-bum Новичок

    Регистрация:
    3 июл 2019
    Сообщения:
    6
    Пол:
    Мужской
    Регион:
    Германия
    Водит:
    Так ктонибудь разобрался как можно подсоединится в дисплею ссс?
    Просто у меня шас тоже такой же вопрос встал т.к. хочу подключить еще одну могнитолу и чтобы можно было переключатся между ними.
