E70 Апгрейд экрана ССС/CIC/NBT/EVO на Android

Ребята все привет! Подскажите что за коробочка на фото? Мне поставщик замену кабеля отправил. В первом случае не было коробочки, сейчас пришёл с ней. Для чего она?
Фильтр какой то?



записал два раза с уровнем под верх и с запасом. Вначале идет часть твоего 440Гц, по нему можно коррелировать уровень.
запись1
запись2



Это гальваническая развязка по звуковому согласованию. Если у тебя CCC и без шнурка AUX работает, лучше удалить это фильтр, он звучание искажает. А еще лучше пробовать индивидуально. У меня на CCC нелинейных искажений на AUX нет, но у кого то были, иначе зачем они этот фильтр сделали.



Большое спасибо за запись.
Не могу сказать что плохие измерения для балалайки. Нужно ехать, позже посмотрю что там на графиках.
Я так и да генерировал меандр на 440Гц. Вот на 1кГц, но принципе для конкретной задачи разницы нет. Диманический диапазон нужно использовать по максиму как на ЦАПе балалайки так и на АЦП звуковой карты. Про искажения на максимальном выходе балалайки я писал что можно на скопе глянуть, ну а если не перегружает вход на звуковую посмотреть в звуковом редакторе.
Динамический диапазон = 6.02*#бит+1.78 [dB].



Посмотри видео по ссылке, я вынимал коробочку вместе со стенкой в подлокотнике, на стенке две защёлки сверху. Надо продавить вниз, и на себя.



Я же писал, там 0,6 Вольт, это где-то -1 dBu, карту точно не перегрузит. В общем всё норм. Только это не меандр, а синус. У меандра Vrms выше будет, чем у синуса.

То что запись нормальная, это потому что без нагрузки, с нагрузкой записать - переходника нет. С подключением к машине начинает шуметь, сволочь. В целом звук слушать можно. Уже надоело возиться .



Для полноты картины нужно бы посмотреть замеры твоей карточки. Если не лень сделай я выложу результаты.
Генерировал я конечно же синус, но ты его назвал меандром (я подумал пускай будет меандр...). Конечно нужно придумать как можно завести цифру без ЦАП/АЦП преобразований. На крайняк можно попробовать поставить усилитель в разрыв AUX, чтобы использовать весь динамический диапазон АЦП, но не думаю что будет серьёзный прирост. Скорей всего он был под iphone проектировался. У меня с LG телефоном уровень практически как на CD. Врядли он 2В заглотит.
Ты мерял с нагрузкой звуковой карты, как раз то что меня интересовало. Я забыл взять адаптер с рабыты померять входное сопротивление, но если на входе диференциальный усилитель то там должно быть всё в порядке.
Если шумит то нужно смотреть что там с питанием. Видимо образуется земляная петля поэтому они ставят фильтры с трансами. Жалко что китайцы не сделали выход на цифре, но это бы требовало либо кодировки cappl или потерей cd changerа. А так у большинства уже стоит Aux и они решили итдти по пути наименьшего сопротивления. Жалко что выхлоп не оптимизировали под него.



Сделал запись карты (blasterX5) iphone5 в 16 и 32 битном варианте. Хорошо бы еще сравнить 16 и 32 между собой, так как запись в 24бита делается(mac os ограничивает)

https://drive.google.com/file/d/1VJ4h7za4r2gbvsrjwd7toWQ0won7lVx6/view?usp=sharing
https://drive.google.com/file/d/11IcXLG2FGS184Dema6427I5fk8ykI61R/view?usp=sharing
https://drive.google.com/file/d/1UkGYSg7nUq7bitMckYV_BWmCfo2nJ0kF/view?usp=sharing
https://drive.google.com/file/d/1ivaO-riKRLnxElQcYReOXGovNCMbum-Y/view?usp=sharing



Вообщем так и не получилось разобраться с проблемой не работающих парктроников. К ним в придачу в субботу аппарат отказался загружаться - высвечивается надпись “БМВ” и на этом все виснет и периодически проскакивает “no signal”... при условии, что проблема с парктрониками у меня у одного - видимо заводской брак в шине которая берет сигнал с САN... Снял балалайку, поставил отратно ССС... Сейчас решаю вопрос с поставщиком по замене аппарата или возврата денег (АвтоПрофи)... Так же, при снятии обнаружилось, что сам аппарат как и полагается под ССС - модель 8215, а жгут проводов с маркировкой 8225 - то есть под CIC...



Маньяки



У головного устройства CIC такая же распиновка контактов что у ССС.
У продавца этого устройства провода одни, они только мониторы с разными разъемами поставляют либо под ССС или CIC.
У меня тоже есть одна проблема, появилась после установки Андройда не корректно стал работать подогрев водительского пукана)
Если нажал кнопку подогрева то подогрев включается но мозги машины этого не видят и выдает ошибку о неисправности электропроводки авто.
Я снимал андройд все штатно подключал все норм работает обратно ставил надройд опят тоже самое. без подогрева жить могу но не как не могу ему видео отослать с моей проблемой.
А вот пассажирское сиденье нормально работает.



добрый день. немного не по теме, но хочу спросить, а возможно ли из прошивки вытащить картинки типа вот этих?
c изображение авто и диагностируемой системы



тоже хотелось бы полный функционал NBT, но пока что об этом история умалчивает.



У меня сис был, установил андроид, всем устраивает. Но мне повезло, у меня таких глюков нет как у других, все работает и звук хороший.
Ставить сис вообще не вижу смысла, в нем ничего хорошего нет. Устаревшая система

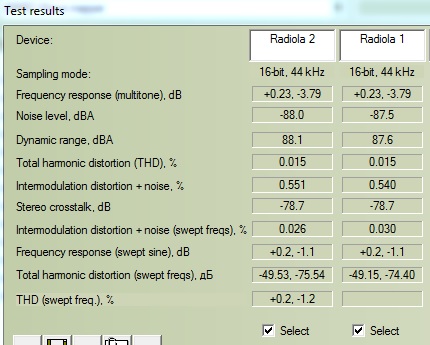

Что то со звуковухой. В 16 битовой записи полнейшая лажа с динамическим диапазонон/соотношением сигнал шум внезависимости от источника.

На балалайке завышен уровень нелинейных исжажений при прочих равных.

Частотный диапазон показывает провал на низах (можно поиграться с тембр блоком, выровнять насколько можно).
мультитон:

sweep:



Всем привет прошу подсказать кто что знает. Кодированием активировали выход aux на CCC и звук получился качественным но ужасно тихим, наворачивая звук появляются сильные шумы. Во всех известных мне настройках в самом андройде звук подняли до максимума.

Андроид обновил, по примеру в шапке темы, аукс отключать пробывал звук одинакого хреновый, также пробывал подключать на поямую в подлокотник звук становиться просто отвратный.

Кто-нибудь сталкивался с подобной проблемой?



Штатный Aux отключали от разъёмов. Конденсаторы в проводке отключали. Не помагает (



так эта кар

так эта картинка в штатном CIC имеется...



а на сколько звук отвратительный по сравнению с музыкой от ССС со штатного AUX?

1. Дело может быть в плохом кабеле AUX должен быть с бронзовыми контактами, он более помех защищен.
2. Может быть вы очень сильно(грубо) засунули блок ССС с новым удлиненным жгутом и повредили провод в котором есть фильтр. Варианты перепаять его самими или вообще убрать фильтр, говорят что звук после удаления фильтра гораздо лучше.
3. Попробовать поиграть с настройками.
Запишете видео про плохой звук и скиньте сюда мы посмотрим и сравним.



Есть люди у которых ССС и там все подругому.
Это из CIC родили NBT и там у них много схожего, а вот ССС это вообше другое устройство так сказать более древнее.



А кто нибудь в курсе у настоящего монитора от NBT f15 такой же разъем видео как и на мониторе CIC?



Комплектация самая полная, CCC + штатный блютуз + штатный aux с штатным USB + DVD + Top HiFi Logic 7



Звук качественный, но настолько тихий, что приходиться накручивать примерно х4 и из за этого появляется фоновой естественный шум, от того что на динамики подаётся высокое напряжения. Я не спец но предполагаю что так) тоесть проблема не в качестве, а в уменьшенной громкости. Возвращаясь обратно в штатную систему и включая любой трек звук аш режит перепонки. А вот подключая аукс что в подлокотнике, страдает уже само качество звука. Вот такая беда, видео обязательно запишу, позже.
