E83 навигация, мультимедиа (замена штатной магнитолы)

Это пробная версия, нормальную нужно покупать.
Про Ардуино не знаю, у меня контроллер от YAM + CP2102 с Али - работает отлично.



если CP2102 с Али работает отлично, то конфигурировать не надо, уже заказал парочку th3122.4 на Али + парочку CP2102 на локальном рынке. На драйве народ паял по той схеме, заработало у большинства. Это по сути К-линия + адаптер с 232 на ЮСБ.

Интересно, без ключа прога увидит адаптер? есть альтернативные проги для I-BUS ?



Там через инет активация.
В ветке мультимедии для Е53 видел ломаную выкладывали, не знаю насколько хорошо работает



А ссылочки часом нет?

Кстати какой прогой для камеры пользуешься? Плата захвата UTV007, перепробовал 10-к разных, только пара заработала и работают некорректно!



Поищи по i-bus по форуму.
Камерой не пользуюсь.

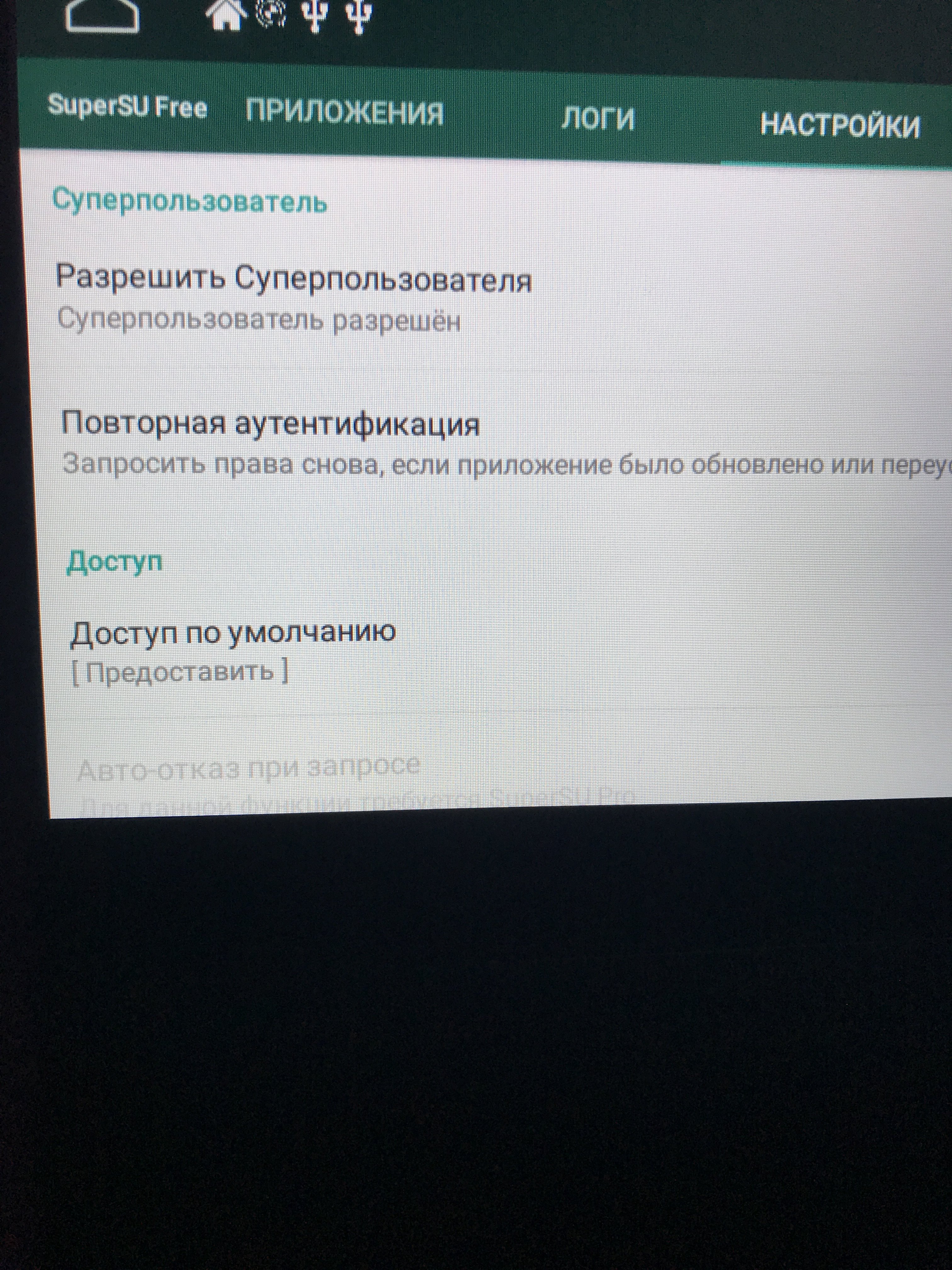

Кстати, сегодня рутировал прошивку



а что за устройство? без Рута толку ставить в машину нет.

Ссылка на прогу тут или затертая или скрытая, пришлось качать с другого места. установил, пишет, что разблокировано. осталось дождаться микросхемок с Али.



Отлично! давайте тут и продолжим! Так для передачи i-Bus в голову достаточно USB-UART конвертера, или всёже нужно покупать контроллер от YAM?



приехали микрухи с китая, спаяю, проверю.



https://www.drive2.ru/l/486059731975143724/ вот такие микрухи?



они



тоже закуплюсь, деньги не больший, будем пробовать.



Господа озадачился я тут алгоритмом включения выключения планшетки и обнаружил что узкоглазые таки накосячили! В своём ультра модном переходнике они перепутали провода, силовой +12, который питает всю систему, и низкоточный сигнальный, который говорит что ключ в замке зажигания повёрнут. Так вот после подключения их кабеля в разрыв, вся ваша мультимедиа будет питаться от сигнального провода, включая родную голову.
Второй момент. Алгоритм меня в принципе не устраивает. Родной майфун можно включить тупо нажав на громкость, он поработает 20 или 40 минут, и вырубится. Не нужно оставлять ключи в машине, да и вообще. Китайская бошка работает только от ключа зажигания. Так вот это можно легко исправить. На квадлоке что в родной голове, есть провод на котором появляется +12 вольт, когда голова включена, но провод этот не силовой, и нужно от него через реле запитать китайскую голову. Можно использовать твердотельную релюшку, щелкать ничего не будет, греться от планшета она сильно не будет.



Продаю стелс с сабвуфером в правую нишу багажника BMW X3 E83. Кому интересно вот предложение https://www.avito.ru/vladimir/zapch...dium=item_page_android&utm_source=soc_sharing



Прокачал алгоритм работы устройства.
Теперь китайца можно включить не только ключом зажигания, но и нажав на регулятор громкости на родной голове. Плюс при выключении зажигания китаец не вырубается мгновенно, до его выключения есть примерно 20-30 секунд, за это время можно либо снова включить зажигание, либо нажать на кнопку регулировки громкости, либо запереть машину, через пол минуты китаец вырубится. Изменять время до вырубания можно понижая и повышая ёмкость конденсатора, у меня стоит 2200 мкф 25 вольт. В состоянии покоя через полевик утечки нет. Аккумулятор садиться не будет.



Всем привет.
Хочу установить на мой XE E83 2008г.
1) Сенсорный экран вместо родного монитора (у меня комплектация с выезжающим экраном вверху панели)
2) камеру заднего вида, можно и переднего (чаще ездит жена и паркует в тесных паркингах),
3) GPS современную с сенсорным экраном,
4) система видеонаблюдения автомобиля на паркинге и в движении, больше нужно на паркинге.
5) ну и чтоб на этом новом мониторе отображалась вся та же информация и настройки, как и на родном мониторе.

Может кто заморачиваться таким комплектом или хотя бы по отдельности?
Предложения мастеров по изготовлению деталей для высылки мне почтой очень приветствуются.



Все есть: комплект планшет на андройде ставится в штатное место, все аккуратно и красиво. Джойстик айдрайв и кнопки на руле подключают. Но можно и пальцами.
Тема как называется не помню, поиск рулит. Недавно только там трещали. Там же и человек был, который занимался этим.
Ключевые слова: контроллер, Камера заднего вида, монитор.



Что то поиск не находит ничего подобного..
Эта тема была именно в ветке X3 E83?



Какой ты не самостоятельный (((
https://mapi.bmwclub.ru/index.php?threads/317039/page-27#post-41023610



приехали микросхемы с китая, спаял адаптер, поставил прогу, всё пашет! i-BUSAPP выдали тут на форуме, с таблеткой от жадности. В общем если кто в сомнении, можете смело повторять схему. Посмотреть вложение 2606755



Эта схема для ардуино, куда ты подключал 2,3 ножку? Есть схема по которой паял?

Я сделал, но оно глючит, после выключения - включения, нужно передергивать ЮСБ, хоть в диспетчере есть устройство, прога не видит данные. Может из за того, что адаптер подключен через ЮСБ Хаб!?

Так же есть вопрос по программе, как сделать так, что бы при выключении питания ( зарядки), андроид выключался, спустя какое-то время, или засыпал.

Нашёл ещё глюк, если ставить вежливый поворот, после поворота врубается дальний и его надо вручную выключать.



2 Нога на 1 , я так и сделал
3 нога на 16. но я ее еще на ЮСБ повесил, как по этой схеме



Еще у Реслера на сайте указано, что нельзя подключать через ЮСБ хабы, а только на прямую.



Извини, я почему то не ту схему вообще прикрепил.
А по поводу выключения не сразу, я уже переделал.
https://www.bmwclub.ru/threads/navi...tatnoj-magnitoly.317039/page-29#post-41895323

На ардуино я сделал автоматическую регулировку яркости подсветки, но нужно немного переписать код, сделать больше промежуток времени, что бы экран не моргал когда под мостами проезжаешь.


С i-buss у меня другой прикол, прога работает, но не видит часть данных, показывает открывание дверей, моргает поворотниками, может показывать температуру и еще что то. Но я её перезапускаю несколько раз, и примерно с 3 запуска она начинает работать на все 100.



У меня все кроме температуры масла показывает. Даже обнаружил дохлый концевик на капоте, я даже не знал, что он не работает. Патронник иногда шторит, если его в пробке включать )



Во! точно, температуру масла как то один раз показал 0, а так прочерки всегда.



подключил на прямую через ОТГ кабель. какое-то время стабильно поработало. Заглушил, все выключил, включил и опять залипло. Запустил прогу которая мониторит ЮСБ, Устройство есть. Я так понимаю это прога так залипает? какая у тебя версия?



2.1.1



У меня в хабе адаптер - работает...
Прога купленная, адаптер от YAM



глючит как на прямую так и через хаб, причем по разному ))

а есть какая то прога зеркало, что бы дублировать телефон на ГУ?



Глючит, не спорю Не всегда данные подхватывает, нужно перегружать контроллер.

Прога "зеркало" есть в прошивке моей балалайки к примеру, но по факту не пользуюсь.



а глянь как она называется? попробовать то надо!
